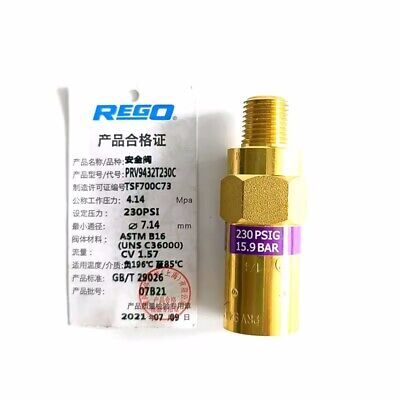

液氮杜瓦瓶的安全閥是保障設備安全運行的重要部件，其主要作用是在罐內壓力超過設定值時自動開啟，釋放多余壓力，防止罐體因壓力過高而發生爆炸或損壞。以下是液氮杜瓦瓶安全閥的設計及工作原理的詳細介紹：

　　一、安全閥的設計

　　結構組成

　　閥體：通常由耐低溫、耐腐蝕的材料(如不銹鋼)制成，能夠承受液氮的極低溫度和高壓環境。

　　閥芯：閥芯是安全閥的核心部件，通常由彈簧和密封墊組成，用于控制閥門的開啟和關閉。

　　彈簧：彈簧的彈力決定了安全閥的開啟壓力。通過調節彈簧的預緊力，可以設定安全閥的開啟壓力值。

　　密封墊：密封墊通常由耐低溫材料(如聚四氟乙烯)制成，確保在低溫環境下仍能保持良好的密封性能。

　　排氣口：用于釋放多余壓力，通常設計為防塵、防異物進入的結構。

　　設計特點

　　耐低溫性能：安全閥的材料和結構必須能夠適應液氮的極低溫度(-196℃)。

　　精確的壓力控制：安全閥的開啟壓力需要精確設定，通常根據液氮杜瓦瓶的設計壓力進行調整。

　　快速響應：在罐內壓力超過設定值時，安全閥需要迅速開啟，及時釋放壓力。

　　自動復位：當壓力恢復正常后，安全閥應能自動關閉，確保罐體的密封性。

　　二、安全閥的工作原理

　　正常工作狀態

　　在液氮杜瓦瓶?jī)?nèi)壓力未超過設定值時，安全閥處于關閉狀態。彈簧的彈力將閥芯壓緊在閥座上，確保罐體的密封性。

　　超壓狀態

　　當液氮杜瓦瓶?jī)?nèi)壓力因液氮蒸發或其他原因升高并超過安全閥的設定壓力時，罐內壓力會克服彈簧的彈力，推動閥芯向上移動，打開閥門。

　　打開后，罐內多余的氣體通過排氣口迅速釋放，降低罐內壓力。

　　壓力恢復狀態

　　當罐內壓力降低至安全閥的設定壓力以下時，彈簧的彈力重新將閥芯壓回閥座，關閉閥門，恢復罐體的密封狀態。

　　三、安全閥的設定壓力

　　設定依據

　　安全閥的設定壓力通常根據液氮杜瓦瓶的設計壓力和使用要求確定。一般情況下，安全閥的開啟壓力略高于液氮杜瓦瓶的正常工作壓力，但低于罐體的最大承壓能力。

　　常見設定值

　　液氮杜瓦瓶的安全閥開啟壓力通常設定在 0.8-3.8 MPa 之間，具體值需根據設備規格和使用環境進行調整。

　　四、安全閥的維護與檢查

　　定期檢查

　　定期檢查安全閥的工作狀態，確保其能夠正常開啟和關閉。

　　檢查密封墊是否老化或損壞，必要時進行更換。

　　清潔與保養

　　定期清潔安全閥的排氣口，防止灰塵或異物堵塞。

　　檢查彈簧的彈力是否正常，必要時進行調整或更換。

　　壓力測試

　　定期對安全閥進行壓力測試，確保其開啟壓力符合設定值。

　　五、安全閥的常見問題及解決方法

　　安全閥無法開啟

　　可能原因：彈簧彈力過大、閥芯卡死、排氣口堵塞。

　　解決方法：檢查并調整彈簧彈力，清潔閥芯和排氣口。

　　安全閥泄漏

　　可能原因：密封墊老化或損壞、閥芯與閥座接觸不良。

　　解決方法：更換密封墊，檢查并修復閥芯與閥座的接觸面。

　　安全閥頻繁開啟

　　可能原因：罐內壓力過高、安全閥設定壓力過低。

　　解決方法：檢查罐內壓力來源，調整安全閥的設定壓力。

　　液氮杜瓦瓶的安全閥是保障設備安全運行的關鍵部件，其設計和工作原理基于壓力控制與釋放機制。通過合理的設計、定期維護和檢查，可以確保安全閥在液氮杜瓦瓶使用過程中發揮重要作用，避免因壓力過高導致的設備損壞或安全事故。
