液氮汽化器作為低溫流體系統的關鍵設備，其出口壓力控制直接關系到下游管網的安全運行。安全閥作為最后一道超壓防護屏障，其排放量必須滿足極端工況下的卸壓需求，既要防止壓力持續升高導致的設備爆破，又要避免排放量過剩引發的氮氣浪費與安全風險。根據《固定式壓力容器安全技術監察規程》（TSG 21-2016）及 GB/T 12241-2021《安全閥 一般要求》，液氮汽化器出口安全閥的排放量需滿足以下核心要求。
液氮汽化器作為低溫流體系統的關鍵設備，其出口壓力控制直接關系到下游管網的安全運行。安全閥作為最后一道超壓防護屏障，其排放量必須滿足極端工況下的卸壓需求，既要防止壓力持續升高導致的設備爆破，又要避免排放量過剩引發的氮氣浪費與安全風險。根據《固定式壓力容器安全技術監察規程》（TSG 21-2016）及 GB/T 12241-2021《安全閥 一般要求》，液氮汽化器出口安全閥的排放量需滿足以下核心要求。
一、排放量與汽化能力的匹配性要求
液氮汽化器的最大汽化量是確定安全閥排放量的基礎參數。安全閥的額定排放能力必須大于等于汽化器在最惡劣工況下的最大產氣量，這一匹配關系需通過熱力學計算驗證：
- 最大汽化量計算

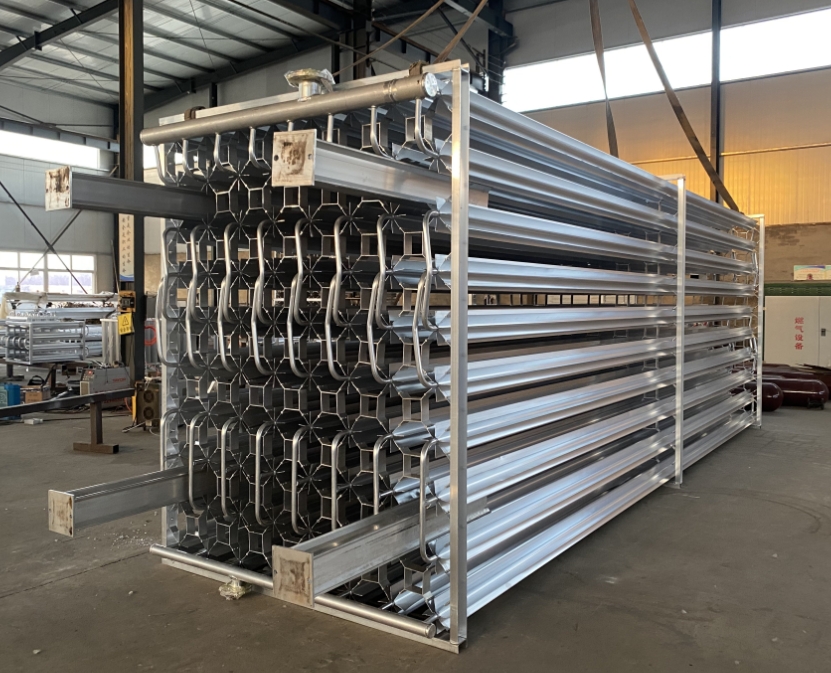

以空溫式汽化器為例，其最大汽化量取決于換熱面積、環境溫度與液氮流量。當環境溫度為 35℃（夏季極端高溫）、液氮進口壓力 1.6MPa 時，某型號汽化器的最大汽化量可達 500Nm3/h。此時安全閥的排放量需至少達到 500Nm3/h（標準狀態下），才能在出口閥門誤關等故障時及時卸壓。
- 介質狀態修正
液氮汽化后為常溫氣態氮，其密度隨壓力變化顯著。計算排放量時需將工況流量轉換為標準狀態（0℃、101.3kPa），修正公式為：
其中為標準狀態排放量，為操作狀態流量，、分別為壓力（kPa）與溫度（K）。對于操作壓力 0.8MPa、溫度 25℃的氮氣，修正系數約為 8.8，即 100m3/h
的操作流量對應 880Nm3/h 的標準排放量。
- 冗余系數要求
考慮到結霜（空溫式）、結垢（水浴式）等導致的換熱效率下降，安全閥排放量需附加 10%-20% 的冗余量。GB 50028-2006《城鎮燃氣設計規范》明確規定，低溫汽化系統安全閥的排放能力應取最大汽化量的 1.1 倍。
二、排放壓力與開啟特性的協同要求
安全閥的排放量并非孤立參數，需與開啟壓力、回座壓力形成協同機制，確保在超壓初期即可高效卸壓：
- 排放壓力上限控制
安全閥的整定壓力不得超過汽化器設計壓力（通常為 1.6MPa 或 2.5MPa），排放壓力（整定壓力 + 超壓限度）需≤1.1 倍設計壓力。對于設計壓力 1.6MPa 的汽化器，安全閥排放壓力不得超過 1.76MPa，此時排放量需在此壓力下仍能滿足卸壓需求。
- 開啟高度與流道設計
全啟式安全閥（開啟高度≥1/4
流道直徑）的排放量遠高于微啟式，液氮汽化系統必須采用全啟式結構。流道直徑（喉徑）需通過計算確定，例如某 500Nm3/h 汽化器配套安全閥喉徑需≥50mm，才能在 0.8MPa 背壓下達到額定排量。
- 背壓影響修正
若安全閥出口接入排放管網（非直接放空），需考慮背壓對排放量的影響。當背壓超過整定壓力的 10% 時，需選用平衡式安全閥（帶波紋管），其排放量修正系數應≥0.95，確保實際排放能力不低于計算值。
三、極端工況的排放量驗證標準
除正常汽化過程外，安全閥還需應對以下極端工況的排放量需求：
- 火災工況的熱輸入量
根據 API
521《壓力釋放裝置的尺寸確定、選型和安裝》，當汽化器暴露于外部火災時，需計算火焰輻射導致的額外汽化量。以直徑 1m、長度 5m 的汽化器為例，在
10MW/m2 的熱輻射下，額外汽化量可達正常工況的 3 倍，此時安全閥排放量需按總汽化量（正常 + 額外）設計。
- 液氮泵誤操作疊加
若汽化器上游配備液氮泵，當泵出口止回閥失效且安全閥未及時開啟時，系統壓力可能在 1 分鐘內升至設計壓力 1.5 倍。安全閥需在 30 秒內達到全排量，其瞬態排放能力需滿足壓力上升速率≤0.1MPa/s。
- 低溫液體涌入的閃蒸量
當下游管道破裂導致大量液氮直接進入汽化器時，閃蒸產生的氣態氮量可能驟增。例如 1m3 液氮閃蒸可產生 696Nm3 氣態氮，安全閥需在 10 秒內完成該流量的排放，避免系統超壓。
四、排放量的計算與驗證方法
- 理論計算依據
安全閥排放量按 GB/T 12242-2021《壓力釋放裝置
性能試驗規范》中的臨界流公式計算：
其中：
- 為流出系數（全啟式安全閥取 0.6-0.7）
- 為超壓系數（1.03-1.1）
- 為流道面積（m2）
- 為排放壓力（絕對壓力，Pa）
- 為氮氣摩爾質量（28kg/kmol）
- 為排放溫度（K，取 300K 常溫）
- 試驗驗證要求
安全閥需通過型式試驗驗證排放量，試驗介質為空氣（替代氮氣），在整定壓力下的實測排放量不得低于計算值的 95%。對于公稱通徑 DN80 的安全閥，其試驗臺架需能提供≥1000Nm3/h 的氣源，確保測試工況與實際一致。
- 銘牌標識規范
安全閥銘牌必須標注額定排量系數（Kd）和基準排放量（在基準工況下的排放量），用戶需根據實際工況（壓力、溫度）換算實際排放量。例如某安全閥標注 Kd=0.6，基準排放量 500Nm3/h（基準壓力 1.0MPa），則在 0.8MPa 操作壓力下實際排放量為 500×(0.8/1.0)=400Nm3/h。
五、系統集成的配套要求
- 排放管道直徑匹配
安全閥出口管道直徑不得小于安全閥公稱通徑，例如 DN50 安全閥需配 DN50 或 DN65 管道，管道流速≤30m/s（氮氣在 0.8MPa 下的安全流速），避免管道阻力過大影響排放量。
- 放空口位置設計
排放口需高于操作平臺 2m 以上，且朝向空曠區域（避開火源、通風口），放空管末端需安裝防雨帽（帶疏水孔），防止雨水倒灌導致的排放量衰減（積水可能使實際排放量下降 30% 以上）。
- 并聯安全閥的流量分配
當單臺安全閥排量不足時，可采用多臺并聯，但需確保各安全閥整定壓力偏差≤0.05MPa，避免某臺安全閥過載。并聯總排放量應為各臺之和的
1.05 倍（考慮流量干擾損失）。
液氮汽化器出口安全閥的排放量設計是系統性工程，需綜合汽化能力、極端工況、安裝條件等多因素，其核心原則是：在任何可能的超壓場景下，安全閥的實際排放能力必須大于系統的最大產氣量。使用單位應委托具備資質的機構進行排放量核算，定期通過校驗（每 1-2 年一次）確保排放性能達標，同時建立安全閥與汽化器的聯動控制邏輯（如超壓時自動切斷液氮進料），形成多層級的安全防護體系。干式液氮罐
