液氮管線能否使用碳鋼管道？材料特性、風險與選型分析
時間:2025-09-02 10:50來源:原創 作者:小編 點擊:
次
一、引言：液氮管線的材料核心要求液氮（沸點 - 196℃，常壓下為超低溫介質）管線的核心功能是實現液氮的安全輸送，需同時滿足低溫韌性、耐腐蝕性、密封可靠性、熱膨脹適應性四大要求：低溫下材料需避免脆裂（低溫韌性達標），耐受液氮中可能存在的雜質（如微量水分、氧氣）腐蝕，焊接與連接部位需密封不漏，且能適應溫度變化（常溫安裝 vs 低溫運行）帶來的熱應力。碳鋼作為工業領域常用管道材料，因成本低、強度高、易

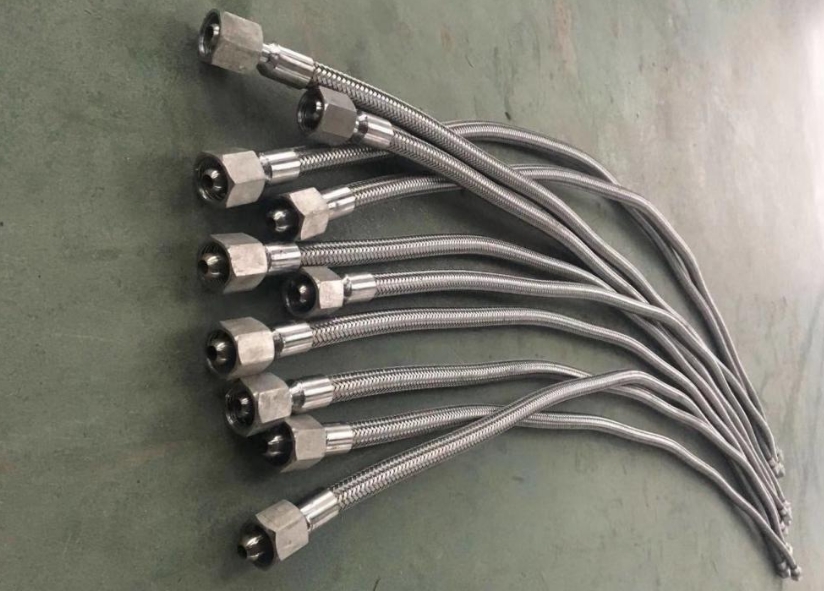

一、引言：液氮管線的材料核心要求
液氮（沸點 - 196℃，常壓下為超低溫介質）管線的核心功能是實現液氮的安全輸送，需同時滿足低溫韌性、耐腐蝕性、密封可靠性、熱膨脹適應性四大要求：低溫下材料需避免脆裂（低溫韌性達標），耐受液氮中可能存在的雜質（如微量水分、氧氣）腐蝕，焊接與連接部位需密封不漏，且能適應溫度變化（常溫安裝 vs 低溫運行）帶來的熱應力。
碳鋼作為工業領域常用管道材料，因成本低、強度高、易加工的優勢被廣泛應用，但在超低溫的液氮環境中，其性能是否適配？需從材料特性與液氮管線的實際需求出發，結合標準規范與工程案例綜合判斷。
二、碳鋼的特性與液氮環境的適配性：優勢與致命缺陷
碳鋼并非單一材料，需按 “普通碳鋼” 與 “低溫碳鋼” 分類討論，二者在液氮管線中的適用性差異顯著，核心矛盾集中在低溫韌性與耐腐蝕性兩大維度。
1. 普通碳鋼（如 Q235、20# 鋼）：嚴禁用于液氮管線
普通碳鋼（碳含量 0.12%~0.22%，無低溫韌性優化成分）在液氮溫度（-196℃）下存在兩大致命缺陷，完全不滿足液氮管線要求：
- 低溫韌性急劇喪失，易發生脆裂：
材料的 “韌性 - 溫度曲線” 顯示，普通碳鋼的 “脆性轉變溫度（DBTT）” 通常在 - 20℃~0℃之間 —— 當溫度低于 DBTT 時，材料從 “韌性狀態” 轉為 “脆性狀態”，沖擊功（衡量韌性的指標）從幾十 J 驟降至 10J 以下。液氮溫度（-196℃）遠低于普通碳鋼的 DBTT，此時管道受輕微外力（如振動、安裝應力、壓力波動）就會發生無預兆的脆裂，引發液氮泄漏，甚至導致管道爆炸（液氮快速汽化體積膨脹 600 倍，罐內壓力驟升）。
工程案例中，曾有企業用 Q235 鋼管臨時輸送液氮，僅運行 2 小時就因管道焊縫處脆裂導致液氮泄漏，造成周邊設備凍損與人員凍傷。
- 耐腐蝕性差，易因雜質腐蝕失效：
普通碳鋼的耐腐蝕性依賴表面氧化膜，但液氮中若含微量水分（即使≤0.1%），在低溫下會凝結成冰晶，與碳鋼接觸時形成 “低溫電化學腐蝕”—— 冰晶中的微量離子（如 Cl?、O2?）會加速碳鋼氧化，導致管道內壁出現點蝕或銹蝕，長期使用會使管壁變薄，最終引發泄漏；同時，銹蝕產物（Fe?O?）會污染液氮，若用于生物樣本存儲或半導體制造，會導致樣本失活或產品報廢。
2. 低溫碳鋼（如 16MnDR、09MnNiDR）：特定條件下可有限使用
低溫碳鋼是在普通碳鋼基礎上，通過添加 Mn（錳）、Ni（鎳）等合金元素優化成分，降低脆性轉變溫度（DBTT 可降至 - 40℃~-196℃），具備一定超低溫適應性，但其使用仍受嚴格限制：
- 低溫韌性達標，但需嚴格控制材質等級：
符合 GB/T 3531《低溫壓力容器用鋼板》標準的低溫碳鋼（如 16MnDR 的最低使用溫度為 - 40℃，09MnNiDR 為 - 70℃，Ni 含量更高的 9Ni 鋼可達 - 196℃），在液氮溫度下的沖擊功（AKv）可達到 27J 以上（標準要求），能避免脆裂。但需注意：僅 “9Ni 鋼”（含鎳 9% 左右）可直接用于 - 196℃的液氮管線，其他低溫碳鋼（如 16MnDR、09MnNiDR）因 DBTT 高于 - 196℃，仍存在脆裂風險，不可用于純液氮輸送。
- 耐腐蝕性仍弱于不銹鋼，需配套防護措施：
低溫碳鋼的耐腐蝕性雖略優于普通碳鋼，但仍屬于 “易腐蝕材料”—— 若液氮中含微量氧氣（≥0.5%）或水分（≥0.05%），長期輸送會導致管道內壁腐蝕。因此，若使用 9Ni 鋼作為液氮管線，需滿足兩個前提：① 液氮純度≥99.999%（低雜質）；② 管道內壁進行防腐處理（如鈍化、鍍鋅），且定期（每 3 個月）檢測內壁腐蝕情況。
- 焊接與安裝要求極高，成本優勢被削弱：
低溫碳鋼（尤其是 9Ni 鋼）的焊接需使用專用低溫焊條（如 W707Ni），焊接前需預熱（150℃~200℃），焊后需進行消除應力熱處理（600℃~650℃），避免焊接接頭因應力集中導致低溫脆裂；同時，安裝時需避免管道過度彎曲（彎曲半徑≥5 倍管徑），防止冷態下產生塑性變形。這些特殊要求會使焊接與安裝成本大幅上升，導致 9Ni 鋼管線的總成本僅比不銹鋼管線低 10%~15%，但可靠性遠低于不銹鋼。
三、液氮管線常用材料對比：為何碳鋼并非首選？
與碳鋼相比，不銹鋼（如 304、316L）、鋁合金（如 5083）是液氮管線的更優選擇，三者在性能、成本、適用場景上的差異如下表所示，可直觀體現碳鋼的劣勢：
從表中可見：
- 不銹鋼（304、316L）的低溫韌性與耐腐蝕性均優于碳鋼，且焊接難度適中，雖成本高于普通碳鋼，但可靠性遠更高，是液氮管線的 “主流選擇”；
- 低溫碳鋼（9Ni 鋼）僅在 “低壓、短距離、低純度” 的小眾場景中可替代不銹鋼，且需承擔更高的維護成本（定期防腐檢測）與安全風險（腐蝕泄漏隱患）；
- 普通碳鋼因低溫脆裂與腐蝕問題，完全不具備液氮管線的使用資格，任何情況下都不應選用。
四、碳鋼管道用于液氮管線的風險控制：若使用需滿足這些條件
若因成本限制或臨時需求，必須使用低溫碳鋼（僅 9Ni 鋼）作為液氮管線，需嚴格執行以下風險控制措施，最大限度降低安全隱患：
- 嚴格限定使用場景：
僅允許用于 “低壓（設計壓力≤1MPa）、短距離（輸送距離≤50m）、間歇輸送（每日運行時間≤4 小時）” 的場景，嚴禁用于高壓（＞1MPa）、長距離（＞50m）或連續運行的液氮管線（如儲罐至實驗室的主輸送管）。
- 材質與制造標準把控：
管道需選用符合 GB/T 18984《低溫管道用無縫鋼管》的 9Ni 鋼，出廠時需提供 “低溫沖擊試驗報告”（-196℃下沖擊功≥30J）與 “無損檢測報告”（超聲探傷 Ⅰ 級合格），嚴禁使用無資質廠家的非標產品。
- 焊接與安裝規范：
焊接人員需持有 “低溫鋼焊接資質證書”，使用 E7018-G 或 W707Ni 焊條，焊接過程中需用惰性氣體（氬氣）保護熔池，避免氧化；焊后需進行 100% 射線探傷（RT），確保焊接接頭無裂紋、未熔合等缺陷；安裝時需在管道兩端設置 “補償器”（如波紋管補償器），吸收低溫下的收縮應力（9Ni 鋼在 - 196℃下的線膨脹系數為 1.3×10??/℃，100m 管道會收縮 13mm）。
- 運行維護與檢測：
日常運行中需監測管道壓力（波動范圍≤±0.1MPa）與溫度（避免驟冷驟熱，降溫速率≤5℃/min）；每 3 個月用內窺鏡檢查管道內壁腐蝕情況，若發現點蝕深度≥管壁厚度的 10%，需立即更換管道；每年進行 1 次 “低溫水壓試驗”（用 - 40℃的乙二醇溶液作為試驗介質，壓力為設計壓力的 1.5 倍，保壓 30 分鐘無泄漏）。
- 應急預案：
管道沿線需設置 “泄漏檢測報警器”（檢測液氮濃度≥1% 時報警）與 “緊急切斷閥”，一旦發生泄漏，立即切斷液氮供應，啟動通風系統（避免氮氣窒息），人員需穿戴低溫防護裝備（防寒手套、護目鏡）進行搶修。
五、結論：液氮管線的選型建議
綜合材料特性、安全風險與工程實踐，對液氮管線的選型得出以下結論：
- 普通碳鋼（如 Q235、20# 鋼）：絕對禁止使用—— 低溫脆裂與腐蝕風險無法控制，會引發嚴重安全事故，任何情況下都不應作為液氮管線材料；
- 低溫碳鋼（如 9Ni 鋼）：謹慎有限使用—— 僅在低壓、短距離、低純度的小眾場景中，且嚴格執行風險控制措施時可選用，不推薦作為長期運行的管線材料；
- 不銹鋼（304、316L）：優先推薦使用——304 不銹鋼適用于中壓、中長距離、一般純度的液氮輸送，316L 不銹鋼適用于高壓、長距離、高純度（如生物醫療、半導體）的液氮輸送，二者的安全性與可靠性均能滿足液氮管線的核心要求，是工程中的主流選擇；
- 特殊場景選型：若需輕量化（如車載、移動式液氮設備），可選用鋁合金（5083）；若輸送超高壓液氮（＞10MPa），可選用鎳基合金（如 Inconel 625），但成本較高，需結合預算綜合評估。
簡言之，液氮管線的選型需遵循 “安全優先” 原則，碳鋼（尤其是普通碳鋼）因性能缺陷無法滿足超低溫環境需求，不應作為首選；不銹鋼憑借優異的低溫韌性與耐腐蝕性，是兼顧安全與經濟性的最佳選擇，需根據具體場景（壓力、純度、距離）選擇合適的不銹鋼牌號，確保管線長期穩定運行。
