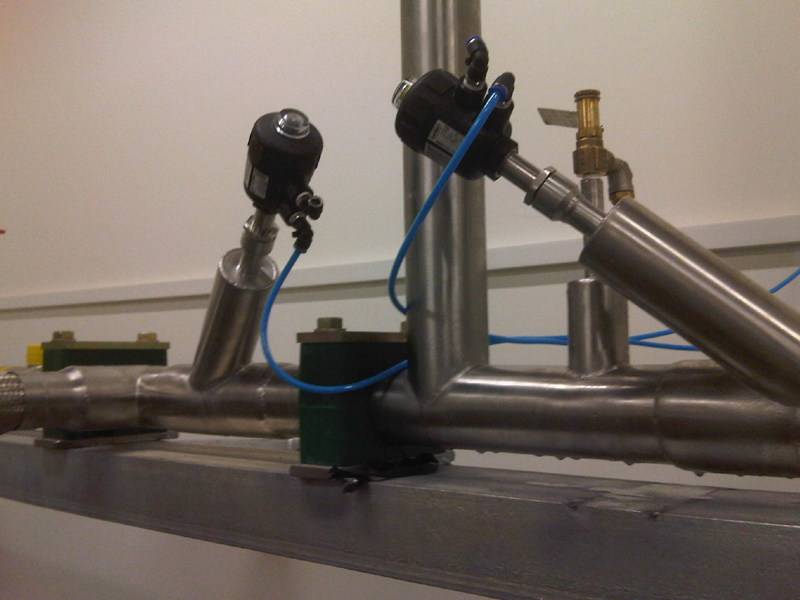

一、安裝注意事項

1. 設(shè)計與選材：從源頭規(guī)避風險

• 材質(zhì)必須適配低溫：管道、閥門、法蘭等所有組件需選用低溫專用材料（如 304/316L 奧氏體不銹鋼、5083 鋁合金），禁止使用普通碳鋼（如 Q235）或不耐低溫的塑料管道（低溫下易脆裂）。閥門需選擇低溫專用型（如波紋管密封閥），確保 - 196℃下密封性能穩(wěn)定。
• 壓力等級匹配：根據(jù)液氮輸送壓力（如低壓≤0.6MPa、中壓 0.6~1.6MPa）選擇對應(yīng)壓力等級的管道（如 PN16、PN25），壁厚需經(jīng)強度計算，避免因壓力波動導(dǎo)致破裂。
• 系統(tǒng)布局合理：盡量縮短管道長度（減少冷損失），避免不必要的轉(zhuǎn)彎；若需轉(zhuǎn)彎，彎頭曲率半徑不小于管道直徑的 5 倍（防止局部湍流引發(fā) “液擊”，沖擊管道）。

2. 連接工藝：嚴控密封與強度

• 焊接是首選，杜絕劣質(zhì)連接：
• 管道對接優(yōu)先采用氬弧焊打底 + 電弧焊填充（不銹鋼）或熔化極氣體保護焊（鋁合金），焊縫需進行 100% 射線探傷（RT），確保無氣孔、夾渣（低溫下缺陷會快速擴大）。
• 禁止使用絲扣連接（普通螺紋密封材料在低溫下會硬化失效，導(dǎo)致泄漏）；法蘭連接需選用低溫專用墊片（如銅包覆石棉墊、聚四氟乙烯墊），螺栓需均勻預(yù)緊（避免局部應(yīng)力過大）。
• 避免異種材料焊接：如不銹鋼與碳鋼焊接會因電位差產(chǎn)生電化學(xué)腐蝕，且低溫下異種材料收縮率差異可能導(dǎo)致焊縫開裂。

3. 管道布置與支撐：適應(yīng)冷收縮與防振動

• 預(yù)留冷收縮量：液氮管道在低溫下會收縮（如不銹鋼在 - 196℃時線收縮率約 0.3%），需通過 “補償器”（如波紋管補償器）吸收收縮量，或在直線段每隔 10~15m 設(shè)置滑動支架（允許管道軸向伸縮），固定支架需加隔熱墊（避免冷量通過支架傳導(dǎo)）。
• 防振動與沖擊：液氮輸送泵、閥門開啟時可能產(chǎn)生振動，管道需遠離振動源；若靠近動力設(shè)備，需加裝減震支架（如橡膠減震墊），防止長期振動導(dǎo)致焊縫疲勞開裂。
• 坡度與排放：管道需設(shè)置不小于 0.003 的坡度，低點處安裝排污閥（用于排出管道內(nèi)殘留的水分、雜質(zhì)，避免低溫下結(jié)冰堵塞）。

4. 保溫措施：減少冷損失與結(jié)露

• 多層保溫，防潮是關(guān)鍵：
• 內(nèi)層用低溫專用保溫材料（如聚氨酯泡沫、超細玻璃棉，導(dǎo)熱系數(shù)≤0.03W/(m?K)），厚度根據(jù)環(huán)境溫度計算（通常 50~100mm）；
• 外層必須加防潮層（如鋁箔復(fù)合膜、鍍鋅鋼板），防止空氣中的水分滲入保溫層（低溫下結(jié)冰會破壞保溫結(jié)構(gòu)，增加冷損失）。
• 避免 “冷橋”：管道與支架、法蘭與保溫層接觸部位需用隔熱墊塊（如聚四氟乙烯、木材）隔離，防止冷量通過金屬直接傳導(dǎo)到外部（導(dǎo)致結(jié)露、結(jié)冰）。

5. 吹掃與試壓：清除雜質(zhì)，驗證密封性

• 安裝后徹底吹掃：管道內(nèi)若殘留水分、油脂或鐵屑，低溫下會結(jié)冰堵塞管道，或與液氮接觸產(chǎn)生雜質(zhì)顆粒（磨損閥門）。需用干燥氮氣（露點≤-40℃） 吹掃管道，流速≥20m/s，直至出口氣體經(jīng)檢測無雜質(zhì)（用白布檢查無污漬）。
• 低溫試壓，拒絕 “常溫假象”：普通水壓試驗不適用（低溫下水分結(jié)冰），需用干燥氮氣進行氣密性試驗：先在常溫下加壓至設(shè)計壓力的 1.1 倍，保壓 30 分鐘無泄漏；再降溫至 - 196℃（通入少量液氮），保壓 2 小時，用肥皂水或氦檢漏儀檢測焊縫、法蘭等部位，確保無氣泡（泄漏率≤0.5%/h）。

6. 安全裝置：預(yù)防超壓與窒息

• 超壓保護：在管道起點（如液氮儲罐出口）、閥門后設(shè)置安全閥（起跳壓力為設(shè)計壓力的 1.1 倍），防止因閥門誤關(guān)、熱膨脹導(dǎo)致管道超壓；安全閥出口需引至室外安全區(qū)域（避免氮氣積聚）。
• 泄漏監(jiān)測與通風：在管道密集區(qū)域（如閥門井、機房）安裝氮氣濃度報警器（報警值≤19.5%，氧氣含量低于此值易窒息），并配備強制通風系統(tǒng)（每小時換氣≥10 次）。
• 緊急切斷：在管道入口處安裝緊急切斷閥（手動 + 遠程控制），一旦發(fā)生泄漏或超壓，可快速切斷液氮供應(yīng)。

二、維護注意事項

1. 日常巡檢：重點關(guān)注泄漏與異常

• 泄漏檢測：每日用便攜式氦檢漏儀（靈敏度≥1×10?? Pa?m3/s）檢查焊縫、法蘭、閥門填料函等部位，或觀察管道表面是否有異常結(jié)霜（局部結(jié)霜通常提示泄漏）。
• 壓力與溫度監(jiān)測：記錄管道進出口壓力（正常波動應(yīng)≤設(shè)計壓力的 ±5%）、環(huán)境溫度，若壓力驟降（可能泄漏）或驟升（可能堵塞），需立即停機檢查。
• 閥門操作：低溫閥門需緩慢開啟 / 關(guān)閉（避免 “液擊”），每周手動操作一次（防止閥芯低溫粘連），發(fā)現(xiàn)閥門卡澀時不可強行操作（需升溫后檢修，禁止敲擊）。

2. 定期維護：延長壽命，消除隱患

• 保溫層檢查：每季度檢查保溫層是否破損、防潮層是否開裂，若發(fā)現(xiàn)結(jié)露、結(jié)冰，需及時修補（潮濕的保溫材料會喪失保溫性能，加速冷損失）。
• 焊縫與壁厚檢測：每年對焊縫進行超聲波探傷（UT），對管道外壁（尤其是支架接觸部位）進行壁厚檢測（防止銹蝕減薄），壁厚減少量超過原始厚度的 10% 時需更換管道。
• 安全閥校驗：每年送專業(yè)機構(gòu)校驗安全閥（確保起跳壓力準確），校驗后需鉛封，禁止私自調(diào)整。

3. 故障處理：安全優(yōu)先，科學(xué)處置

• 泄漏應(yīng)急：若發(fā)現(xiàn)輕微泄漏，立即穿戴防寒手套、護目鏡，關(guān)閉上游閥門；若泄漏量大（如管道破裂），需撤離現(xiàn)場，開啟通風，待氮氣濃度降至安全范圍（氧氣≥20%）后再處理，禁止在高濃度氮氣環(huán)境中停留（氮氣無色無味，易導(dǎo)致缺氧窒息）。
• 堵塞處理：管道堵塞時（如壓力驟升、流量下降），嚴禁用蒸汽加熱（可能導(dǎo)致管道熱脹冷縮破裂），應(yīng)緩慢升溫至常溫（自然復(fù)溫），再用干燥氮氣吹掃疏通。

4. 人員與記錄：規(guī)范管理，追溯可查

• 操作培訓(xùn)：操作人員需經(jīng)專項培訓(xùn)（熟悉低溫危害、應(yīng)急處理），嚴禁無證操作；接觸管道時必須戴防寒手套（-196℃液氮會瞬間凍傷皮膚）。
• 記錄存檔：建立維護臺賬，記錄每次巡檢數(shù)據(jù)、維修內(nèi)容、校驗報告，便于追溯管道狀態(tài)（如累計運行時間、泄漏歷史），提前預(yù)判老化趨勢。

三、總結(jié)
