在液氮存儲與供給系統中，壓力管理是穩定運行的基礎。液氮在密閉管路中受熱蒸發，體積會急劇膨脹，氣液比約為1:700。如果管路系統沒有合理的泄壓措施，壓力累積達到承壓極限時，可能導致管路破裂、接頭崩開甚至儲罐損壞。因此，安全閥與爆破片的合理設置，是液氮管路設計和使用中不可或缺的環節。

　　液氮管路壓力升高的幾個常見原因

　　首先要了解管路壓力為什么會異常升高，才能有針對性地設置防護。

　　第一個原因是熱侵入。即便使用了真空絕熱管，也不可能做到零熱交換。當液氮在管路中靜止一段時間，外部熱量緩慢傳入，部分液氮?dú)饣?，管?nèi)壓力就會逐步上升。特別是在兩段閥門之間截留了液態氮的情況下，這部分液體受熱膨脹，壓力升高得很快，形成“封閉管段憋壓”。

　　第二個原因是操作順序不當。比如在補液或供氣過程中，先關閉了管路兩端的閥門，再停液氮泵，中間的液氮就困在管路里了。隨著管路回溫，壓力迅速上升。這種因操作疏忽造成的憋壓，在實際工作中并不少見。

　　第三個原因是真空失效。真空絕熱管一旦夾層真空度下降，隔熱性能大幅降低，液氮蒸發量驟增，管內壓力會在短時間內沖破設計壓力。這種情況需要及時發現并處理，但泄壓裝置必須在緊急時刻發揮作用。

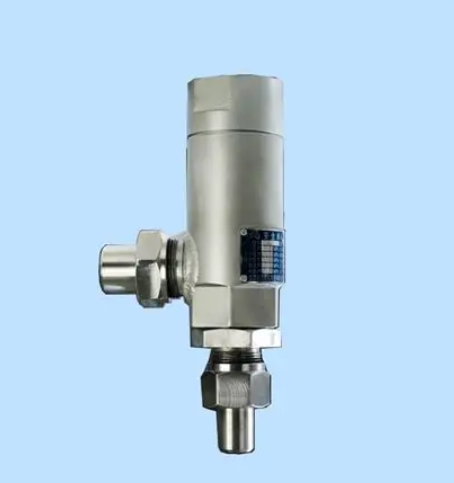

　　安全閥在液氮管路中的應用位置

　　安全閥是壓力泄放的主要裝置，其選型和安裝位置需要符合管路系統的實際流程。對于液氮管路，通常在每個可能形成封閉憋壓的管段設置安全閥。具體來說，以下幾處是需要重點考慮的：

　　儲罐出口管段。儲罐自身雖然有安全閥，但當儲罐出口閥門關閉后，閥門與罐體之間若存有液氮，仍可能形成憋壓。在出口閥門上游加裝安全閥，可以保護這一段管路。

　　兩閥門之間的管段。液氮輸送管線上，經常會有兩個閥門串聯的布局，比如儲罐出口一個閥，末端用氣點一個閥。如果兩個閥門同時關閉且管內有液氮存留，這段管路就成了封閉空間，必須在管段上設置安全閥或泄壓閥。

　　泵出口管路。液氮泵出口到下游閥門之間的管段，同樣容易在停泵后形成憋壓。泵的出口管路建議配置安全閥，壓力設定應略高于泵的額定出口壓力，但低于管路設計壓力。

　　安全閥的整定壓力應小于管路或設備的設計壓力，通常按設計壓力的90%左右設定。安全閥排放口應導向室外或安全區域，不能朝向人員操作通道，避免低溫氮?dú)鈬娚湓斐扇毖趸騼鰝?/p>

　　爆破片：安全閥的互補裝置

　　爆破片是一種一次性的壓力泄放裝置，當壓力達到爆破壓力時，金屬膜片瞬間破裂，釋放壓力。它通常作為安全閥的補充或備用，應用在以下幾種場合：

　　管路壓力可能快速攀升的區段。安全閥的動作速度相對平穩，如果遇到壓力急劇升高的場景，比如真空夾層突然失效導致大量液氮瞬間氣化，爆破片的響應速度更快，能更及時地卸壓。

　　安全閥下游需要無泄漏的場合。有些用戶擔心安全閥的密封面在長期使用后可能出現微漏，就在安全閥前端串聯一個爆破片。平時爆破片保證了零泄漏，安全閥起二級保護作用。這種串聯結構在醫藥、電子等對介質純凈度要求較高的行業比較常見。需要注意的是，安全閥與爆破片之間必須設置壓力表或排氣口，以監測中間腔的壓力，防止腔壓累積導致爆破片異常打開。

　　腐蝕或易堵塞環境。如果管路內可能存在固體顆?；蛞子诮Y(jié)晶的物質，安全閥閥芯可能被卡住或堵塞。爆破片的開放面積大，沒有運動部件，在這類工況下更為可靠。

　　日常檢查和維護不要忽略

　　安全閥需要定期校驗，一般每年至少一次，校驗內容包括開啟壓力、回座壓力和密封性。用于液氮管路的安全閥，在低溫下可能出現彈簧剛度變化或密封面收縮，有條件的話盡量做低溫工況下的校驗。

　　爆破片雖然是一次性使用，但安裝后也需要定期目視檢查，查看膜片是否有腐蝕、變形或夾持部位松動。如果爆破片材質是鋁或鎳，需要注意環境中有沒有會腐蝕膜片的介質。爆破片臨近使用壽命或到達規定年限，應按廠家的建議進行預防性更換。

　　另外，安全閥和爆破片的排放管道應有足夠的通徑，不能隨意縮徑或加裝閥門。排放管出口要防止雨水、雜物進入，避免凍結堵塞。北方地區尤其要注意排放口的防凍措施，排放管要有一定坡度，防止積水結冰。

　　操作上的配合同樣關鍵

　　再好的泄壓裝置，也代替不了規范的操作。操作人員應養成切斷管路前先排空管內液氮的習慣，盡量通過放空閥把管段內的液體釋放或排至氣相狀態，再關閉閥門。管線停用時間較長時，也應確認管內無存液。

　　制定操作規程時，可以按“先排液、后關閥、再停泵”的順序來設計步驟，從源頭上減少憋壓的可能。新安裝或檢修后的管路，投用前還要進行壓力試驗，確認安全閥和爆破片的設定值是否正確，排放管路是否暢通。

　　液氮管路的安全運行，最終是靠設備防護和人員規范操作的共同作用。把安全閥和爆破片設置在需要的位置，定期校驗，配合正確的開關閥順序，整個壓力管理體系就能有效運轉。
